Моторные лодки Обь, Обь-М, Обь-3

Прототипом для создания лодки Обь послужила пластмассовая мотолодка «ПК-5», проект которой был опубликован в сборнике «Катера и яхты», № 2, 1964 г. Благодаря отличным ходовым качествам и мореходности моторная лодка «Обь» быстро завоевала популярность среди любителей водно-моторного спорта и туризма в СССР. Она широко используется для дальних спортивных плаваний, соревнований, в качестве прогулочной и рыболовной лодки. Моторная лодка Обь отличается неприхотливостью в эксплуатации и сравнительно небольшой массой, облегчающей ее хранение на берегу.

«Обь» имеет остроскулый глиссирующий корпус с днищем «закрученного» типа с сужением кормы у транца и высоко поднятой скулой в носу. Важными элементами, повышающими остойчивость и мореходность лодки, являются бортовые наделки-були длиной по 2,5 м. Вместе с носовым герметичным отсеком они обеспечивают непотопляемость лодки. Общий объем булей — 65 л, носового отсека — 200 л.



В кокпите лодки Обь размером 2,1х1,15 м расположены два двухместных мягких сиденья. В носовом отсеке имеется небольшой багажник. Для осмотра герметичного форпика в палубе предусмотрен лючок с герметичной крышкой, закрепляемой на винтах. Кокпит спереди защищен гнутым ветровым стеклом. У транца лодки оборудована подмоторная ниша.

Корпус моторной лодки Обь клепаной конструкции изготовлен из листов дюралюминия Д16 толщиной 1,5-2 мм, герметичность швов обеспечивается прокладкой тиоколовой ленты.

Моторная лодка Обь поставлялась в торговую сеть без тента и с минимальным снабжением. В производство этой модели было прекращено в связи с переходом на выпуск мотолодки «Обь-М».

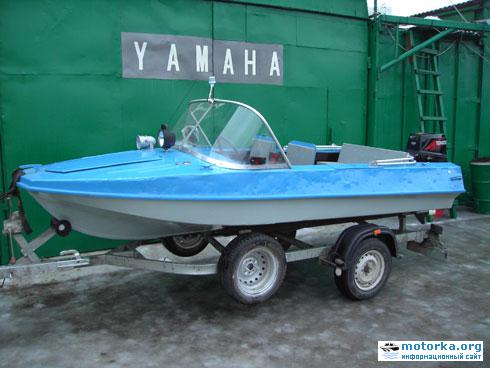

Дюралюминиевая моторная лодка «Обь-М» выпускалась с 1975 г., она пришла на замену лодки «Обь». При разработке обводов были использованы результат модельных испытаний этой лодки, проведенных в бассейне ЦАГИ. Увеличена килеватость днища в носовой части, благодаря чему снизились ударные нагрузки при ходе на волнении. Эксплуатация лодки Обь-М допускается при волнении до 3 баллов с удалением от берега на 3 км. Развитая вторая скула, заменившая наклонные були, обеспечила увеличение общей площади глиссирующих поверхностей, что в конечном итоге повлияло на улучшение стартовых характеристик лодки. При увеличении нагрузки вплоть до полной, скорость лодки «Обь-М» снижается незначительно — всего на 3-4 км/ч. Кроме того, появление второй скулы и значительное увеличение ширины по палубе в кормовой части корпуса существенно повысило безопасность плавания.



Корпус лодки "Обь-М" изготавливался из дюралюминиевых сплавов Д16 и Д1 клепаной конструкции. Система набора — смешанная. Обшивка и транец штампуются из листов толщиной 2 мм. В соединениях используется уплотнительная тиоколовая лента и замазка. Корпус мотолодки собирается из двух секций: нижней и верхней (палубы), стык по всему периметру окаймляется прессованным профилем, который служит привальным брусом.

Непотопляемость лодки обеспечивается пенопластовыми блоками, уложенными вдоль бортов и в нижней части форпика.

Пространство под носовой палубой использовано под багажный отсек с герметически закрывающимся люком в палубе. Дополнительный багажный отсек выгорожен в корме. Он рассчитан на размещение штатного бачка и четырех 10-литровых канистр. Для доступа в этот отсек сделаны два расположенных по бокам от подмоторной ниши лючка, закрывающихся крышками.

Пассажиры размещаются на четырех мягких сиденьях, которые можно легко снять с лодки или разложить в спальные места. Расположение сидений можно регулировать, сдвигая их как по длине, так и по ширине лодки.

"Обь-М" оборудована ветровым стеклом, съемным тентом и дистанционным управлением подвесным мотором, деревянными сланями. Боковины тента откидные; в скатанном положении они закрепляются лямками. В снабжение входят весла, спасательный линь, ремонтная аптечка.

Под мотором «Вихрь-М» скорость лодки "Обь-М" с одним водителем составляет 34—36 км/ч, а с полной нагрузкой 31—32 км/ч.

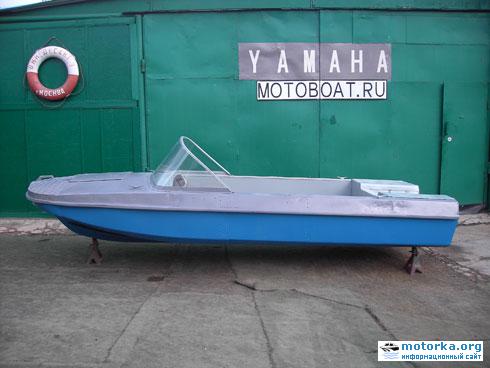

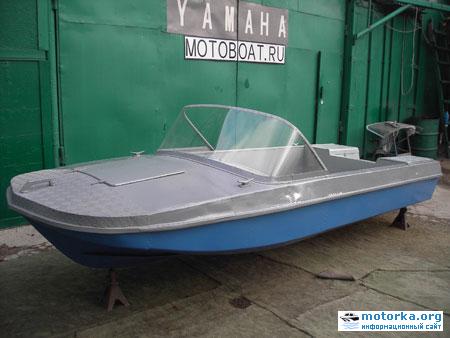

Приступая к разработке конструкции моторной лодки «Обь-3», которая должна была заменить модели «Обь» и «Обь-М», конструкторы Новосибирского авиазавода имени В. П. Чкалова стремились максимально учесть пожелания и предложения владельцев этих моторных лодок.

Моторная лодка "Обь-3" имеет тримаранные обводы днища в носовой части, переходящие в корме в обводы типа "крыло чайки". Во время движения в переходном режиме носовая волна гасится спонсонами, увеличивая подъемную силу, а при глиссировании при помощи тех же спонсонов в туннелях создается воздушная подушка, которая уменьшает смачиваемую поверхность днища. За счет отгиба скулы при максимальных скоростях снижается волнообразование, увеличивается динамическая остойчивость лодки. Два продольных редана повышают гидродинамическое качество и придают днищу дополнительную жесткость. Носовые шпангоуты имеют значительную килеватость, что обеспечивает мягкость хода и хорошую всхожесть на волну. Все эти особенности обводов улучшают гидродинамические характеристики «Оби-3» по сравнению с «Обью-М».



Корпус лодки и весь внутренний набор (шпангоуты, стрингеры) изготовлены из высокопрочных алюминиевых сплавов Д16 и Д1. Детали соединены заклепками с прокладкой герметизирующего материала. Изнутри борта кокпита и подмоторного отсека зашиты легкосъемными алюминиевыми панелями.

В кокпите мотолодки "Обь-3" установлены четыре удобных кресла с мягкими съемными подушками. При необходимости кресла легко раскладываются в спальные места. Лодка оборудована однорычажным дистанционным управлением газом и реверсом двигателя, а также рулевым дистанционным управлением. От встречного ветра и брызг экипаж предохраняет ветровое стекло, установленное на палубе. По верхнему краю стекла сделана жесткая трубчатая окантовка, которая переходит в удобные леера-поручни по бортам. Мотолодка «Обь-3» оборудована быстросъемным тентом, который надежно защищает пассажиров от непогоды. Каркас тента изготовлен из тонкостенных металлических труб.

В носовой части моторной лодки расположено багажное отделение с откидывающейся крышкой люка. Для размещения штатного бачка и запасных емкостей с топливом в кормовой части лодки предусмотрен подмоторный отсек с люками. На днище между креслами уложен деревянный пайол шириной 380 мм. Для обеспечения непотопляемости по бортам и днищу лодки установлены блоки плавучести. Для удобства швартовки судна на палубе предусмотрены две утки. Для транспортировки имеются три подъемных рыма — один носовой и два кормовых (на транце). Мотолодка "Обь-3" укомплектована ходовыми огнями, черпаком, спасательным линем, швартовным концом, веслами, ремонтной аптечкой.

Ходовые испытания новой модели с подвесным мотором «Вихрь-30» и штатным гребным винтом проводились на Обском водохранилище и реке Обь. С полной нагрузкой лодка "Обь-3" показала скорость 40 км/ч. "Обь-3" имеет достаточную статическую и динамическую остойчивость — на полном ходу при самой резкой перекладке руля перевернуть лодка практически невозможно. Мореходные испытания проводились при максимально допустимой волне. При движении под любыми курсовыми углами к бегу волн кокпит не забрызгивается.

Лодка "Обь-3", безусловно, мореходнее чем "Обь-М" и обладает лучшими скоростными характеристиками. Однако по габаритам и весу она уже приближается к лодкам типа "Казанка-5" и "Прогресс". Таким образом, такие положительные качества, заложенные в первоначальную концепцию старой "Оби", как малый вес, простота оборудования, неприхотливость в эксплуатации, возможность применять лёгкие экономичные моторы, с развитием лодки оказались утраченными.

По материалам: "Справочник по катерам, лодкам и моторам" Под редакцией Г.М. Новака.
