Катер Восток и Восток-2

Теги: Катер, Катер производства СССР, Алюминиевый катер, Водометный катер, Амур, Восток, Водомет, Катер длинной до 6 метров
Катера, Серийные катера производства СССР, Амур



Комсомольский-на-Амуре авиационный завод им. Ю. А. Гагарина в 1982 г. наладил серийное производство катера "Восток" с водометным движителем, а несколько позже его каютного варианта, катера "Восток-2". Корпус катера "Восток" спроектирован на базе корпуса "Амура-3" с поворотно-откидной колонкой, а катера "Восток-2" на базе корпуса "Амура-2". Это уже четвертая и пятая модели, пополнившие семейство катеров "Амур".

Основные данные водометного катера "Восток" и "Восток-2"
Длина наибольшая, м 5,50
Ширина наибольшая, м 1,83
Высота борта на миделе, м 0,93
Осадка корпуса, м 0,27
Водоизмещение полное, кг 1270
Грузоподъемность полезная, кг 400
Пассажировместимость, чел. 4-5
Двигатель «Москвич-412»
Мощность номинальная/макс., кВт (л. с.) 36,8(51)/44,1(60)
Скорость хода при полном водоизмещении, км/ч 37
Запас горючего, л 100
Проектант и изготовитель — Авиационный завод им. Ю. А. Гагарина (Комсомольск-на-Амуре).

Внешне "Восток" отличается компоновкой кормовой части корпуса: для обеспечения удобства обслуживания двигателя и увеличения полезной площади кокпита двигатель закрывается быстросъемным капотом, оклеенным изнутри термозвукоизоляционным материалом. Снаружи капот, как и зашивка бортов кокпита, отделан искусственной кожей. В кормовой части кокпита катера установлены два съемных мягких сиденья, разделенных капотом двигателя; впереди расположены три мягких кресла, которые легко превратить в спальные места. В зашивке бортов кокпита в носовой части предусмотрены багажники; под приборной доской в районе ДП оборудован шкафчик для хранения продуктов. Во время непогоды кокпит закрывается складным тентом, дуги которого вместе с полотном укладываются в специальной выгородке в районе последнего шпангоута.

Катер Восток

Катер Восток

Привальный брус на катере "Восток" окантован специальным резиновым профилем, предохраняющим от повреждений при швартовке.


План катеров "Восток" и его каютной версии "Восток-2"

катера Восток и Восток2

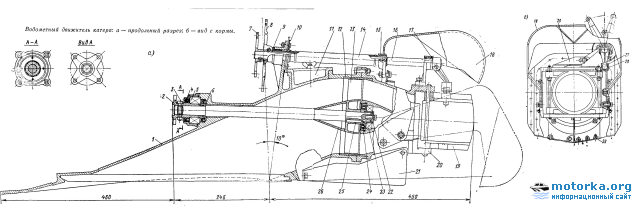

Водометный движитель катера "Восток": а — продольный разрез; б — вид с кормы

Катер Восток и Восток-2

Для увеличения кликните на изображение. 1 — водовод; 2 — фланец гребного вала; 3 — срезной болт; 4 — манжета сальника I-40Х60-I; 5 — подшипник № 3056207; 6 — упорная шайба; 7,8 — качалка реверсивного устройства; 9 — втулка-подшипник; 10 — фланец манжеты; 11 — смотровой лючок; 12 — кольцо; 13 — рабочее колесо; 14 — вал реверса; 15 — водило вала реверса; 16 — вал управления створками; 17 — опорный кронштейн с втулкой; 18 — заслонка заднего хода; 19 — поворотная створка; 20 — корпус сопла; 21 — стабилизатор; 22 — прижимная шайба; 23 — шарикоподшипник № 206; 24 — корпус с сальником I-80Х60—I; 25 — шпонка; 26 — обтекатель ступицы; 27 — водило вала управления; 28 — шарнир; 29 — защитная решетка; 30 — скоба реверса.

При проектировании водометного движителя "Востока" конструкторами завода были проанализированы лучшие промышленные и любительские конструкции, получившие распространение в нашей стране, изучен опыт применения водометов за рубежом. Было изготовлено и испытано несколько опытных образцов движителей, которые отличались геометрией водовода. В серийное производство запущен одноступенчатый движитель с сопловым поджатием струи и гидрореверсом. Корпуса водовода и сопла изготовлены литьем из алюминиевого сплава с последующей механической обработкой по посадочным местам. В корпусе водовода предусмотрен смотровой лючок.

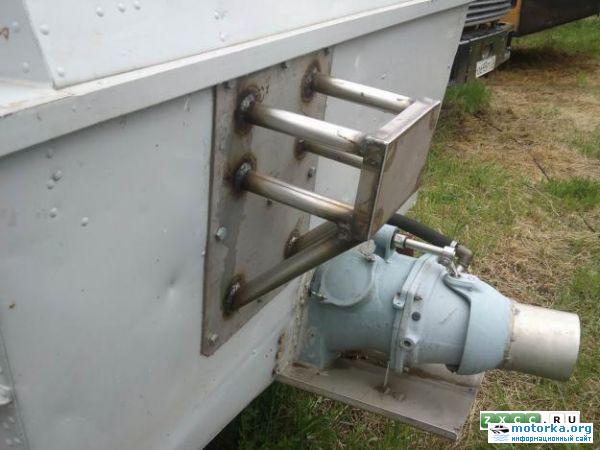

Водометная установка катера "Восток"

Водометная установка катера "Восток"

Основные данные водометная установки
Диаметр рабочего колеса: 200 мм
Шаг рабочего колеса: мм 170
Число лопастей: 5 шт
Диаметр сопла на выходе: 130 мм
Тяга на швартовах на переднем ходу: 290 кгс
Тяга на швартовах на заднем ходу: 90 кгс
Масса движителя: 38 кг

Рабочие колеса водомета катера "Восток"

Рабочие колеса водомета катера "Восток"

Пятилопастное рабочее колесо изготовлено методом точного литья из высокопрочного стального сплава. Для повышения КПД поверхности лопастей отполированы. Зазоры между кромками лопастей и стенками водовода не превышают 0,3 мм. Спрямляющий аппарат имеет семь лопаток. Для экономичного размещения водомета ка катере и удобства его обслуживания аппарат вынесен наружу за транец катера, как в большинстве зарубежных конструкций.

Управление катером осуществляется двумя синхронно поворачивающимися створками, изменяющими направление струи, выбрасываемой из сопла. При движении катера прямо внутренние стенки створок образуют цилиндр, охватывающий струю. На заднем ходу струя воды, выходящая из сопла перекрывается заслонкой и, отражаясь от правой и левой ее поверхностей, уходит под днище катера. Катер при этом сохраняет управляемость.

Для проверки ходовых качеств катеров "Восток" и "Амур-3" в условиях горных рек осенью 1980 г. два заводских экипажа совершили переход по реке Гур, которая изобилует каменистыми перекатами, заломами, крутыми поворотами; скорость ее течения достигает примерно 25 км/ч. Во время испытаний катер "Восток" развил максимальную скорость 45 км/ч. В среднем он уступал "Амуру-3" около 3 км/ч, зато выигрывал в лучшей проходимости. Отсутствие выступающих частей под днищем катера позволило на максимальной скорости проходить перекаты глубиной 0,25 м.

Во время похода из-за поломок лопастей пришлось сменить четыре винта на поворотно-откидной колонке.

Катер "Восток" дважды принимал участие во Всесоюзных соревнованиях по водно-моторному спорту на приз журнала "Катера и яхты". Во всех видах программы катер выступал стабильно, а в гонке с полной паспортной нагрузкой даже смог опередить "Амур-3", подтвердив преимущество гидрореактивного движителя перед гребным винтом при эксплуатации с большими нагрузками.

Конструкторы и технологи завода работают над дальнейшим усовершенствованием конструкции и технологии изготовления катера "Восток".

В. Сорокин, Катера и яхты №104, 1983 год


Фотографии водометного катера "Восток"

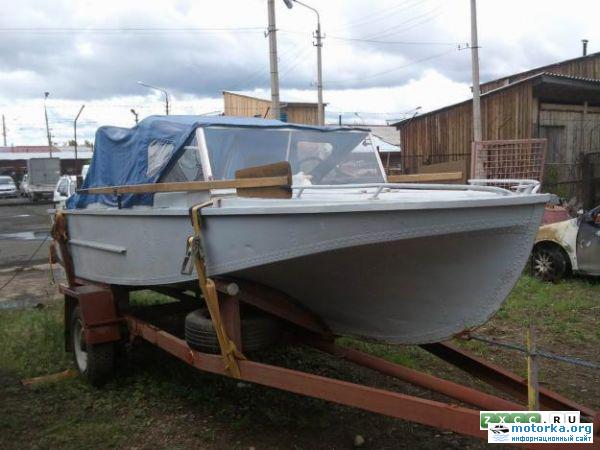

катер Восток

Катер Восток и Восток-2

катер Восток

Катер Восток и Восток-2

катер Восток

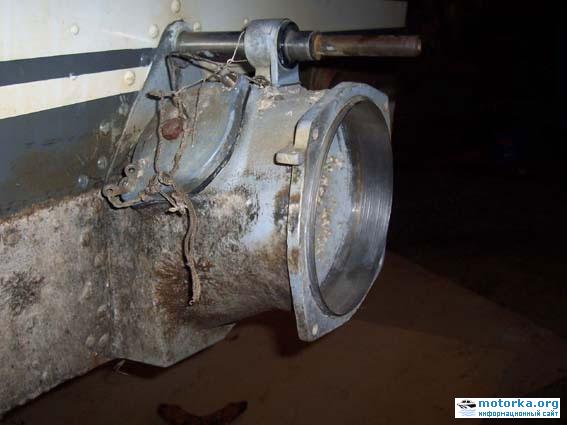

водометная установка катера Восток

водометная установка катера Восток

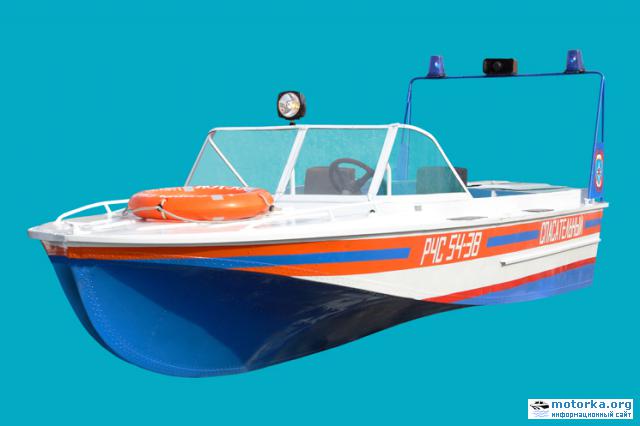

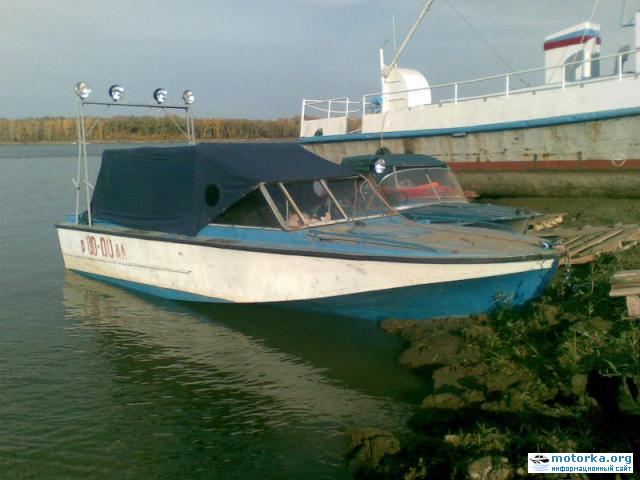

Фотографии водометного катера "Восток-2"
