Лодка-прицеп Дон

лодка Дон

Серийное производство лодки-прицепа "Дон" было начато в начале 1978 года на Горьковском авиационном заводе имени Серго Орджоникидзе. За первый год удалось выпустить около 500 автоприцепов-плавдач. Минимальные размерения, замена обычной жесткой конструкции надстройки тентом-палаткой и применение дюраля при изготовлении беспалубного корпуса-понтона позволили сделать "Дон" действительно легкой.

Лодка "Дон" хорошо приспособлена для транспортировки в виде тележки-прицепа за легковым автомобилем и имеет исключительно широкий диапазон применения. Это и четырехместный домик, который можно или установить на берегу (скажем, на лесной поляне), или спустить на воду. Это и вполне автономная самоходная плавучая дача — моторная лодка, рассчитанная на движение в режиме глиссирования с подвесным мотором до 30 л. с. Наконец, можно использовать ее носовую часть отдельно — в качестве быстроходной мини-мотолодки для прогулок, выездов на рыбалку, буксировки воднолыжника.

Характеристики лодки-плавдачи "Дон"

Габаритные размерения, мм:
длина
ширина
высота без тента/с тентом
В сборе
5060
1800
700/2020
Отдельно нос. секция
3020
1750
620
Высота борта, мм
в носу/корме
на миделе

660
540

590/500
-
Осадка, мм:
порожнем, но с мотором и топливом

130
210

130
210
Вес корпуса (без съемных частей оборудования), кг14767
Вес порожнем (без мотора и топлива), кг24178
Нормальная и допустимая грузоподъемность, кг400/500225
Скорость с ПМ 30 л.с. (без тента), км/ч:
с одним пассажиром
с нормальной нагрузкой

37
30

42
38
Условия плавания (с опущенным тентом):
предельное удаление от берега, км
высота волны не более, м
скорость ветра не более, м/с

1.0
0.3
6.0

0.5
0.25
6.0

Отправляясь в отпуск с такой дачей-амфибией на буксире, автомобилист получает практически неограниченные возможности отдыха на воде и у воды — на лоне природы.

Устройство плавдачи "Дон"

лодка Дон

Автоприцеп представляет собой легкую одноосную тележку — это кормовая секция плавдачи, поставленная на откинутые вниз колеса и снабженная дышлом. Крышей служит опрокинутая вверх дном —носом назад и закрепленная в этом положении двумя замками патефонного типа носовая секция. Соединение секций на шп. 7,8 сделано шарнирным. Все проемы на передней и задней стенках прицепа закрываются крышками (на замках). Передняя крышка — съемная; в положении "дача" эта крышка используется в качестве стола (на суше) или гидрощитка корпуса (на воде). Задняя крышка, на которой закреплен номерной знак, поворачивается на шарнирах и укладывается в подмоторную нишу.

Варианты использования лодки-прицепа "Дон"

Варианты использования лодки-прицепа Дон

При необходимости можно, сняв сиденья и пайолы использовать и одну тележку для хозяйственных нужд. В любом случае полный вес прицепа не должен превышать 1/3 веса буксирующего автомобиля (для "Жигулей" и "Москвичей" — это 300 кг). О нормальном распределении нагрузки дают представление следующие цифры: при весе прицепа 267 кг на колеса приходилось 249 кг и на узел сцепки — 18 кг. Автоприцеп рассчитан на эксплуатацию с легковыми автомобилями любой из имеющихся у нас моделей, кроме "Запорожца".

Подвеска колес — независимая рычажная с пружинно-гидравлическими амортизаторами (63-26ИМЗ задней подвески мотоцикла "М-63" "Урал-2") обеспечивает мягкий ход и хорошую устойчивость при буксировке. Колеса "обуты" в шины модели В-19А (5.00-10.0); рабочее давление в них должно выдерживаться в пределах 1,3 ± 0,2 кгс/см2. При нахождении плавдачи "Дон" на воде шасси могут быть сняты вообще или зафиксированы в поднятом положении.

Дышло имеет беззазорное сцепное устройство шарового типа; диаметр шара 50 мм.

Автоприцеп оборудован приборами световой сигнализации, включающими задние фонари ФП-227-В и фонари подсветки номерного знака. Световая сигнализация подключается через согласующее устройство к 12- вольтовой электросети постоянного тока автомобиля при помощи штепсельного разъема ПС-300. Кроме того, автоприцеп оборудован передними и задними отражателями света.

Автоприцеп имеет небольшие габариты и вес, широкую колею, малое удельное давление шин, большой дорожный просвет и задний угол свеса, что позволяет полностью использовать динамические качества автомобилей и двигаться по любому рельефу местности, на который они рассчитаны. Автоприцеп может буксироваться по дорогам всех категорий. С целью обеспечения безопасности движения скорость при буксировке не должна превышать 80 км/ч. Во всем диапазоне скоростей прицеп движется за автомобилем-тягачом устойчиво, без виляний и рысканий. Эти качества особенно удобны при съездах к реке или озеру, при движении по лесным дорогам.

Теоретический чертеж плавдачи "Дон"

Теоретический чертеж лодки Дон

Теоретический чертеж лодки-прицепа Дон

Таблица плазовых ординат моторной лодки "Дон"

Таблица плазовых ординат моторной лодки Дон

При развертывании автоприцепа "Дон" в положении "дача" на суше необходимо, открыв переднюю и заднюю крышки и замки крепления "по-походному", повернуть носовую секцию на шарнирах до касания ее днищем грунта. Делать это следует осторожно, силами не менее двух человек, удерживая 70-килограммовую секцию от произвольного падения и подстраховывая друг друга. Колеса поднимаются и фиксируются в откинутом вверх положении, а сама дача устанавливается на специальные опорные колодки. На все это уходит не более десяти минут. При кратковременной стоянке можно дачу на колодки не опускать, а оставить опертой на колеса и кили носовой секции.

Конструктивно автоприцеп-плавдача представляет собой двухсекционное судно с глиссирующими обводами, на котором устанавливается складной тент, образующий двухкомнатный домик-палатку с площадью пола 8,5 м2. Корпус лодки Дон цельнометаллический (из алюминиевого сплава Д16) клепаный, не имеющий продольного набора; жесткость и прочность обеспечивается продольными реданами, катамаранными обводами носовой секции и гофрами, выштампованными на бортах.

В кормовой секции вдоль бортов размещены два мягких дивана (постоянные спальные места) с рундуками под ними и моторный отсек с нишей и местами для укладки бензобака и канистры. Имеются мягкое (треугольное в плане) сиденье для водителя и складной стол. Крышка стола при помощи крючков крепится к борту и опирается на откидную стойку.

лодка-прицеп Дон
Плавучая дача-прицеп "Дон"

Лодка Дон. Вид с кормы
Лодка "Дон" в сборе на суше. Вид с кормы

лодка-плавдача Дон. Вид с носа
Лодка "Дон" в сборе на суше. Вид с носа

Плавдача Дон на трассе гонок
Лодка "Дон" на трассе гонок на приз сборника "Катера и Яхты" в 1976 г.

Лодка-прицеп Дон
Моторная лодка "Дон" на испытаниях. Рядом — проверка непотопляемости носовой секции в перевернутом виде

Носовая секция имеет кормовой моторный отсек и средний багажник, крышки которых лежат в одной плоскости с носовой палубой. Закрыв "вырез" в палубе (вдоль правого борта) двумя транцевыми плитами, здесь можно устроить еще два спальных места.

лодка Дон

лодка Дон
Общий вид плавдачи "Дон" - габаритная схема автоприцепа

габаритная схема носовой секции моторной лодки Дон

лодка Дон
Общий вид и вид с кормы - габаритная схема носовой секции моторной лодки "Дон"[/center] Лодка-прицеп "Дон" оборудована рымами-утками, ручками для швартовки и подъема, носовым рымом, черпаком, металлическими непотопляемыми веслами и подуключинами для них. При транспортировке автоприцепа весла укрепляются хомутами на стенке багажника. В положении "дача на плаву" весла укладываются вдоль бортов и крепятся резиновыми амортизаторами. В моторном Отсеке плавдачи и на левой слани носовой секции предусмотрены упоры и ремни крепления топливных баков.

Для защиты от непогоды или от солнца служит тентовое устройство из разборного трубчатого каркаса и полотнища (цветная хлопчатобумажная ткань с водоотталкивающей пропиткой). Тент образует две одинаковые по площади "комнаты", разделенные "шторой-перегородкой" с проходом. Высота тента позволяет ходить в полный рост. В корме предусмотрен проем для доступа к подвесному мотору. В стенках сделаны большие пленочные окна, защищенные противомоскитной сеткой и шторами, на корме и в обоих бортах имеются дверные проемы. Задняя стенка тента может занимать два положения: либо на задней стенке кокпита (изолируя жилое помещение от моторного отсека), либо на транце.

Конструкция тентового устройства позволяет легко преобразовывать его в навес без боковин, в тент только над кормовой секцией (с навесом или без него) и т. п. Для установки тента на суше при отделенной носовой секции предусмотрены растяжки со шторами и удлинители стоек. При необходимости тент можно снимать без применения какого-либо инструмента. На передней дуге имеется гнездо для крепления стояночного фонаря. Полотнище крепится к каркасу тесемками, а к корпусу дачи — амортизаторами, кнопками и шнурами. Соединения по стыкам полотнища выполнены на застежках "молния", пуговицах и кнопках. Полотнища "дверей" в убранном положении удерживаются при помощи матерчатых ремешков с кнопками.

Лодка-плавдача Дон, вид изнутри

Сняв тент с носовой секции, очень легко превратить ее в открытую веранду. Вдоль бортов установлены жесткие поручни, а в комплекте снабжения лодки имеется непотопляемый трап из трубок легкого сплава (нижняя его часть представляет собой капроновую веревочную лестницу); это облегчает выход из воды во время купания.

При использовании лодки "Дон" на воде в качестве 5-метровой глиссирующей мотолодки рекомендуется для облегчения снять все лишнее буксировочное и дачное оборудование (шасси, дышло, колодки, тент, транцевые плиты и т. п.). Нормальная загрузка мотолодки — четыре человека; можно плавать и вшестером, но скорость при этом резко падает — с 30 до 20 км/ч.

Плавдача Дон, оборудованная дистанционным управлением
Плавдача "Дон", оборудованная дистанционным управлением

Для согласования сложных катамаранных обводов носовой секции и плоско-килеватых обводов кормовой секции в туннель в районе шп. 4—8 устанавливается гидрощиток, сделанный непотопляемым — водоизмещающим (он же, как упоминалось выше, используется в качестве крышки, закрывающей отверстие между секциями в варианте автоприцепа, и в качестве столика при эксплуатации дачи на суше). Для защиты двигателя подвесного мотора от заливания на его дейдвудную трубу ставится сварной брызгоотражатель из легкого сплава.

При эксплуатации лодки с полной нагрузкой под мотором мощностью 20 л. с. рекомендуется для обеспечения нормального режима работы двигателя использовать гребной винт уменьшенного до 250 мм шага.

Радиус циркуляции плавдачи с "Москвой-30" на полном ходу не более 15—17 м.

Если для отдыха выбрано место вблизи реки или озера, то, отделив носовую секцию от кормовой, дачу можно использовать одновременно для отдыха на суше и воде.

При развертывании лодки-прицепа "Дон" в однокомнатный домик на двух-трех человек и отдельно лодку носовая секция отсоединяется и снимается. Колеса поднимаются, кормовая секция опускается на опорные колодки. Снимается дышло. Над тележкой устанавливается тент. Чтобы из его передней части получился навес, боковые крылья полотнища поднимаются вверх и крепятся к трубчатым опорным стойкам, которые нижними заостренными концами опираются на грунт. Окончательное растягивание навеса производится при помощи растяжек и колышков, хранящихся в бортовой сумке. Под навесом на ножки устанавливается гидрощиток, служащий кухонным столом. Для удобства входа в салон под дверью устанавливается входной трап.

Спущенная на воду носовая часть удовлетворяет требованиям ГОСТ 19105—73 к судам 1 типа. Лодка "Дон" имеет катамаранные обводы, прямоугольную в плане форму и, несмотря на небольшие размеры, вместительна: в 2,5-метровой лодке свободно размещаются три человека; она обладает высокой остойчивостью, неплохо идет на веслах и под любым подвесным мотором мощностью до 30 л. с, может перевозиться на крыше легкового автомобиля. С мотором мощностью 30 л. с. мотолодка может буксировать воднолыжника. Радиус циркуляции ее 10—12 м. Для устранения чрезмерного дифферента короткой лодки применены развитые транцевые плиты (по 450 X 538 мм); они сделаны водоизмещающими и имеют объем по 16 л.

Благодаря незначительному весу лодку могут переносить два человека; это делает ее удобной при спуске на воду и подъеме, преодолении различных препятствий и т. п. Гермоотсеки между шп. 1—2 (170 л) и 6—7 (160 л) обеспечивают полную непотопляемость лодки: она удерживается на плаву вместе с двумя-тремя пассажирами даже при полном заполнении корпуса водой.

Конструкции "Дона" окрашиваются хлорвиниловыми эмалями ХВ-16, не требующими дополнительной консервации при хранении автоприцепа. Гарантийный срок службы покрытий — два года; весь уход за ними заключается в своевременной мойке корпуса. Нижнюю часть тележки и узел подвески автоприцепа рекомендуется мыть водой из шланга под большим напором. При хранении автоприцепа на открытой площадке шасси и дышло снимаются и укладываются в автоприцеп. Прицеп устанавливается на колодки или мягкие кранцы.

Во входящей в комплект сумке из плащевой ткани хранятся колодки, брызгоотражатели подвесного мотора, ремонтная аптечка и штыри с растяжками для крепления тента на суше. Дышло при использовании дачи на плаву снимается, укладывается в лодку и крепится амортизаторами к правой стенке тоннеля лодки.

Стоимость лодки-прицепа "Дон" в 1978 году составляла около 2 тыс. рублей.

По материалам журнала "Катера и Яхты" №73, 1978 год

Фотографии лодки-прицепа "Дон" в сборе

лодка Дон

моторная лодка Дон

моторная лодка Дон

мотолодка Дон

лодка Дон

лодка Дон

Мотолодка-прицеп Дон

Плавдача-амфибия "Дон" в сборе с тентом

Мотолодка-прицеп Дон

лодка Дон

лодка Дон

лодка Дон

лодка Дон

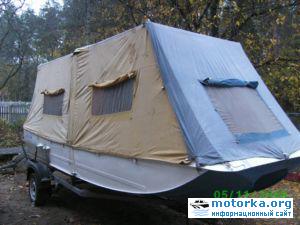

Лодка-прицеп Дон в сборе с тентом

Лодка-прицеп "Дон" без задней части

лодка Дон

лодка Дон

лодка Дон

лодка Дон

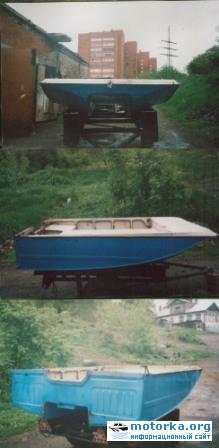

Лодка-прицеп Дон без задней части

лодка Дон

лодка Дон

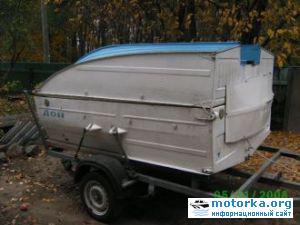

Лодка-прицеп "Дон" в транспортном состоянии

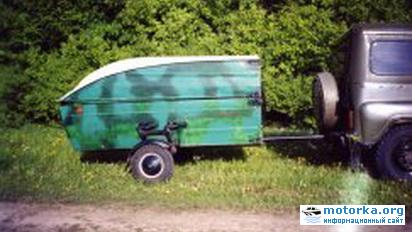

Лодки-прицеп Дон в состоянии прицепа

Лодки-прицеп Дон в состоянии прицепа

Лодка-прицеп "Дон" на видео


Подъем и опускание колес осуществляется при помощи электрических домкратов в 1 тонну
