Моторная лодка Сибирячка

Теги: Мотолодка, Сибирячка, Алюминиевая лодка, Клёпаная лодка
Моторные лодки


лодка Сибирячка

Характеристики лодки «Сибирячка»

Длина наибольшая, 4,27 м
Ширина наибольшая, 1,27 м
Высота борта на миделе, 0,50 м
Угол килеватости на транце, 4°
Вес оборудованной лодки, 83 кг
Пассажировместимость, 3 чел
Грузоподъемность, 300 кг
Скорость, км/ч (с «Ветерком-8»):
с одним водителем 32
с полной нагрузкой 14
Допустимая высота волны, 0,5 м
Допустимая мощность мотора, 8 л. с.



Сибирячка — марка легкой моторной лодки (до 1999 года, маркируемой заводом как гребно-моторная), выпускаемой Новосибирским авиационно-промышленным объединением им. Чкалова (НАПО) с 1989 года по настоящее время.

О лодке «Сибирячка» рассказывает один из создателей лодки — конструктор Новосибирского авиационного завода имени В. П. Чкалова Евгений Александрович Сенцов (1991 г.).

Лодка «Сибирячка» — первая у нас лодка такого класса, выпускаемая крупной серией из дюраля. И сравнивать ее, пожалуй, стоит не со шпоновой «Кефалью», которая значительно меньше по размерениям, а со стеклопластиковыми лодками «Пелла-фиорд» (длина 4,3 м) или «Голавль» (4,01 м). При той же грузоподъемности и цене, дюралевая лодка выгодно отличается существенно меньшим собственным весом, наличием мест для багажа, более удачными для движения, как на веслах, так и под мотором, обводами.

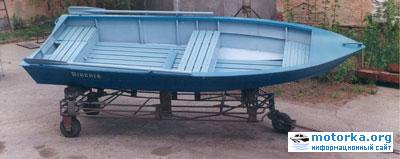

Лодка "Сибирячка"
Лодка Сибирячка


Родилась эта лодка, можно сказать, случайно. На наш завод поступил заказ от подшефного рыболовецкого совхоза — изготовить несколько простых и неприхотливых в эксплуатации универсальных — под «Ветерок» и весла — лодок. Заказчик остался доволен. Замечаний было немного, в основном просили увеличить высоту надводного борта.

После корректировки чертежей для рыбаков были изготовлены еще 20 таких же дюралевых лодок. А позже, с учетом всех пожеланий, Новосибирский авиазавод им. В. П. Чкалова стал выпускать их более крупной серией для реализации через торговую сеть. В прошлом году завод их выпустил 900 шт. На 1991 г. торговля заказала уже 1000 «Сибирячек».


Таблица плазовых ординат моторной лодки "Сибирячка"

№ шп. Полушироты от ДП, мм Высоты от ОЛ, мм
Борт Скула Борт Скула Киль
0 0 540 540
1 316 132 532 231 65
2 491 279 524 213 6
3 575 388 516 155 0
4 619 457 508 116 2
5 637 496 500 86 10
6 636 512 500 88 19
7 630 515 500 89 28
8 626 513 500 89 37
9 620 510 500 89,5 46
10 615 508 500 90 55
Примечание: шпация — 420 мм.



Корпус лодки Сибирячка клепаной конструкции изготавливается из алюминиевых сплавов Д1, Д16, 1925Т. Обшивка бортов и днища (толщина соответственно 1,0 и 1,2 мм) разворачивается на плоскость, поэтому не требуется изготавливать дорогие и сложные штампы — листы подаются на сборку плоскими. Перед клепкой швы уплотняются тиоколовой лентой.


Лодка Сибирячка


Почти все детали набора изготавливаются на простых форм-блоках. Продольную жесткость лодке обеспечивают установленные внутри на днище два профильных стрингера. Поперечную жесткость и прочность придают три штампованных П-образных шпангоута и переборки: носовая, кормовая и две сплошные под центральной банкой (последние разделяют внутреннее пространство кокпита на два объема — носовой и кормовой). Верхняя кромка борта подкреплена углобульбовым профилем и штампованным планширем.

Транец Сибирячки — штампованный, с наружной накладкой под мотор из ДСП толщиной 5—7 мм и буковой доской под струбцины изнутри; они не только помогают надежно фиксировать мотор на транце, но и существенно уменьшают вибрацию корпуса.

Центральная часть кормовой банки сделана открывающейся — в отсек у транца можно поставить бачок с топливом, уложить инструмент и т. п. В носовой банке также имеется открывающаяся крышка. В носовой отсек лодки помещается рюкзак, другое туристское снаряжение.

Поверхности банок покрыты деревянными рейками. Из них же сделаны решетчатые съемные пайолы: кормовые и носовые. При перемещении по лодке они не гремят, обеспечивают теплоизоляцию и комфорт для экипажа.

«Сибирячка» сразу нашла своего покупателя. Ее стали приобретать рыбаки, охотники, дачники, базы отдыха и станции проката. У нас в стране лодки такого класса выпускаются довольно крупными сериями в основном из шпона и стеклопластика. Однако шпоновые лодки нередко уже через два-три года расклеиваются, начинают гнить, а «Сибирячка» при бережном эксплуатации прослужит своему владельцу 15 — 20 лет. Кроме того, она выгодно отличается от других гребных лодок широкой, почти плоской кормой, которая позволяет глиссировать под «Ветерком-8» с одним водителем со скоростью 32 км/ч.

С двумя пассажирами лодка идет в режиме, близком к глиссированию, а при полной нагрузке скорость падает до 14—15 км/ч. Под «Ветерком-8» «Сибирячка» идет устойчиво, на крутых виражах лодка кренится внутрь поворота, но опасных кренов не возникает.

Естественно, что при ходе на волне плоско-килеватое днище «Сибирячки» испытывает довольно жесткие удары, тем не менее, волны высотой до полуметра лодка преодолевает уверенно. При большой нагрузке, когда лодка идет в водоизмещающем режиме, вода забрызгивает через скулу. Поэтому в будущем дополнительно будут установлены скуловые брызгоотбойники.

Конструкторы рассчитывали лодку под установку «15-сильного мотора, но даже с «Ветерком-12» при полной нагрузке «Сибирячка» глиссирует со скоростью около 28 км/ч. К сожалению, моторы такой мощности у нас в стране не выпускаются. Испытывалась лодка и под мотором «Нептун-23». Однако в этом случае от водителя требуется опыт и осторожность.

Хорошие ходовые качества на веслах подтверждаются вторым призовым местом, занятым лодкой Сибирячка на Всесоюзных соревнованиях на приз журнала «Катера и яхты», проходивших в г. Нарва в 1987 г.

Непотопляемость лодки обеспечивается блоками плавучести из вспенивающегося полистирола ПСВ, расположенными в носу под палубой, под средней и под кормовой банками. Залитая полностью водой лодка удерживает на плаву 95 кг стального балласта.

На лодку установлены удобные ручки для переноски и швартовки.

Окрашена лодка высокопрочной эмалью ХВ16 в один слой, поверх которого нанесен водостойкий лак ХВ-784. Перед окраской корпус грунтуется грунтом ГФ-032. Завод дает гарантию в течение 18 мес. на покраску, как, впрочем, и на всю лодку.

Автор: Е. А. Сенцов.

Фотографии лодки Сибирячка

Лодка Сибирячка

лодка Сибирячка

Мотолодка Сибирячка

Моторная лодка Сибирячка

лодка Сибирячка

лодка Сибирячка
